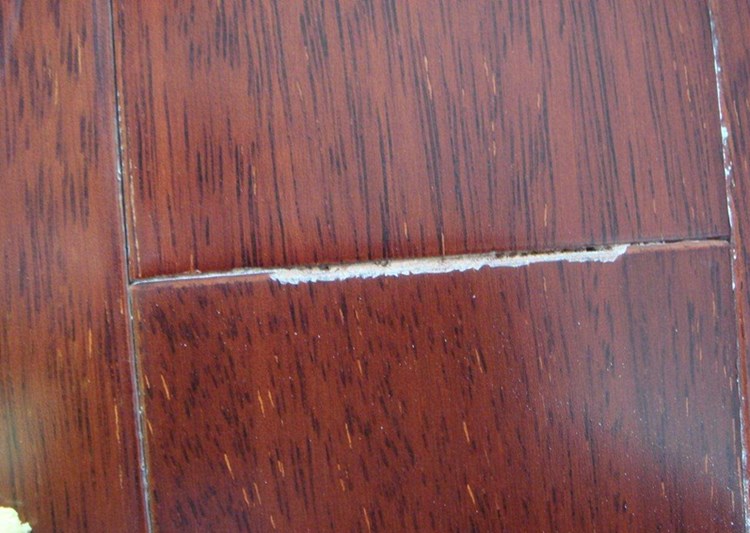

一、涂裝中漆膜開裂的原因

涂裝中漆膜開裂的主要原因：一方面是涂料本身與木材不匹配，不一定是涂料的質(zhì)量原因，如松木應(yīng)該用松木專用底漆，結(jié)果用了一般的普通底漆，出現(xiàn)了漆膜開裂；另一方面是涂裝的方法問(wèn)題，還有是基材（基材是指基礎(chǔ)材料，這里僅僅指木材和膠合板）本身的問(wèn)題。

木材本身會(huì)濕脹干縮，如果含水率過(guò)高，就會(huì)因?yàn)榄h(huán)境的濕度變化而引起涂膜開裂，如北方有暖氣的部位，因?yàn)槟静牡母闪言斐善崮ら_裂，所以在有暖氣的部位最好反面也涂裝涂料；如果木制品的一面涂裝了涂膜，另一面沒有涂裝涂膜，一旦遇到水浸泡，沒有漆膜的一面就會(huì)膨脹，膨脹的應(yīng)力造成有涂膜一面也跟著膨脹，結(jié)果造成漆膜開裂，所以對(duì)于木地板一定要正反面和四周都要涂裝涂料。另外。不同的木材，因?yàn)槠涿芏炔煌?，膨脹系?shù)也不同，所以對(duì)于不同密度的木材必須采用不同的涂料，不能千篇一律均采用同一種涂料。

二、防止漆膜開裂的方法

防止漆膜開裂必須從下述三方面著手:

1：涂料

有人測(cè)試得出，涂膜的膨脹率為0.48%，而木材的膨脹率卻達(dá)到1~8%，由此可見它們之間的判別是導(dǎo)致它們開裂的主要原因，為了縮小它們之間的距離，所以木材用漆盡量采用柔軟性、彈性好的涂料。

對(duì)于中高檔家具的涂裝，可以先涂一層用清油等材料制成的防裂油，讓其充分滲透到白坯的深處，干燥后再涂裝其他涂料。最好的方法是，涂1~2道柔韌性較好的雙組分聚氨酯頭度清漆，然后再在上面涂裝其它涂料。因?yàn)榫郯滨ネ苛系钠崮?qiáng)度比較高，對(duì)木材的封閉性好，能使木材的膨脹率降低，而且在它的上面再涂裝其他涂料，一般不會(huì)出現(xiàn)漆膜咬起等弊病。

對(duì)于松木等軟木材，在采用硝基漆涂裝時(shí)要采用松木（軟木）專用的硝基漆。

2：涂裝方法

涂裝人員都希望漆膜施工1-2道就能達(dá)到要求，每次都愿意涂得很厚，這也是引起漆膜開裂的一個(gè)重要原因。因?yàn)楫?dāng)涂料涂裝在木材表面時(shí)，會(huì)使木材膨脹，產(chǎn)生膨脹應(yīng)力，涂層在固化過(guò)程又會(huì)出現(xiàn)一系列的體積收縮：溶劑的揮發(fā)使漆膜收縮，使木材收縮，這些體積收縮都會(huì)產(chǎn)生收縮應(yīng)力，如果漆膜比較薄，在漆膜固化過(guò)程中，漆膜和木材同時(shí)收縮，這里不容易引起漆膜開裂，如果漆膜一次性涂得太厚，這時(shí)涂膜表面開始固化，產(chǎn)生收縮，而木材則因涂布的涂料太多，還處于膨脹狀態(tài)，這時(shí)對(duì)涂膜會(huì)產(chǎn)生一種拉力，這種拉力促使了涂膜的開裂。所以多遍薄涂對(duì)降低漆膜開裂大有好處。

2：木材的質(zhì)量

木材含水量對(duì)其膨脹收縮有很大的影響，所以對(duì)木材的含水量要嚴(yán)格控制。另外木材的密度與漆膜的開裂也有關(guān)系，所以要將不同密度不同種類的木材分開使用。

武漢仕全興新材料科技股份有限公司生產(chǎn)的《單組份封閉底漆》可以有效地防止木材在涂料施工中的開裂問(wèn)題。

武漢仕全興新材料科技股份有限公司是中國(guó)水性聚氨酯固化劑領(lǐng)域的上市企業(yè)。主要生產(chǎn)：油漆固化劑，水性聚氨酯固化劑，水性聚氨酯樹脂,水性丙烯酸樹脂等..全自動(dòng)化的生產(chǎn)設(shè)備，經(jīng)驗(yàn)豐富的技術(shù)研發(fā)團(tuán)隊(duì)。 讓您無(wú)憂選擇！咨詢熱線：4000-171-191
