產(chǎn)品特性:

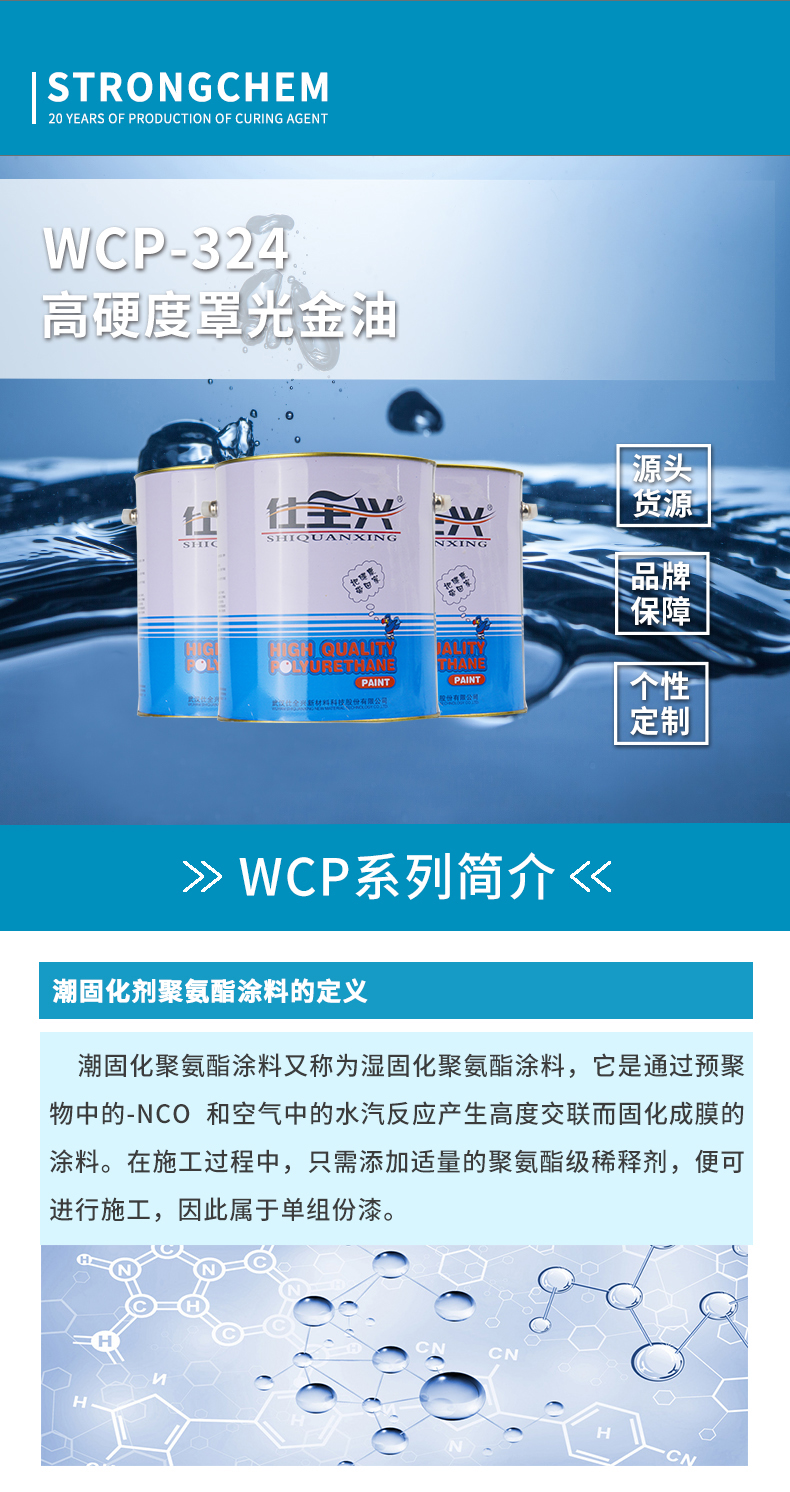

潮氣固化聚氨酯涂料又稱為濕固化聚氨酯涂料，它是通過預聚物中的-NCO 和空氣中的水汽反應(yīng)產(chǎn)生高度交聯(lián)而固化成膜的涂料。在施工過程中，只需添加適量的聚氨酯級稀釋劑， 便可進行施工，因此屬于單組份漆。
單組分濕固化聚氨酯涂料施工方便：在相對濕度 50~90%范圍內(nèi)，最低溫度在 0℃也可固化成膜；但過低的溫度和濕度，會影響涂層的干燥速度。因為單組分濕固化聚氨酯涂料是靠空氣中的濕汽固化成膜的，所以空氣中的濕度越高，固化時間也越短。同時，涂膜的干燥性能與所選擇的溶劑蒸氣壓關(guān)系也極大。

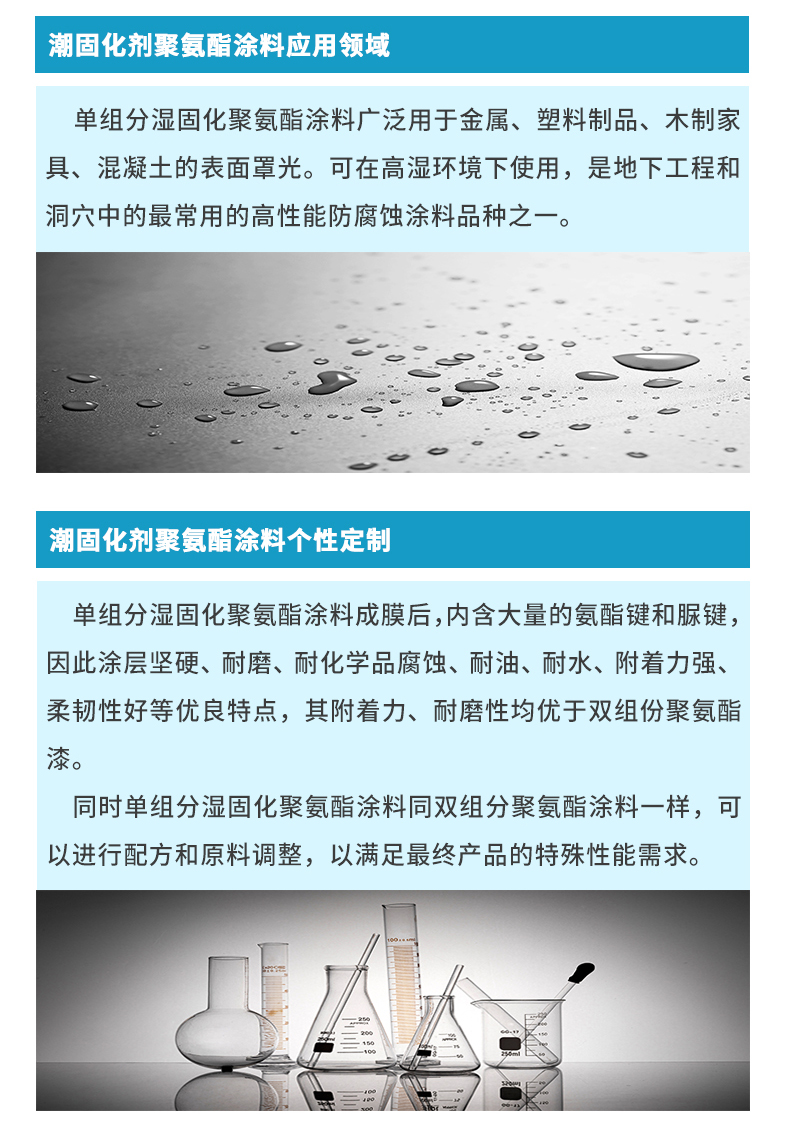

單組分濕固化聚氨酯涂料成膜后，內(nèi)含大量的氨酯鍵和脲鍵，因此涂層堅硬、耐磨、耐化學品腐蝕、耐油、耐水、附著力強、柔韌性好等優(yōu)良特點，其附著力、耐磨性均優(yōu)于雙組份聚氨酯漆。
同時單組分濕固化聚氨酯涂料同雙組分聚氨酯涂料一樣，可以進行配方和原料調(diào)整，以滿足最終產(chǎn)品的特殊性能需求。
單組分濕固化聚氨酯涂料廣泛用于金屬、塑料制品、木制家具、混凝土的表面罩光?？稍诟邼癍h(huán)境下使用， 是地下工程和洞穴中的最常用的高性能防腐蝕涂料品種之一。

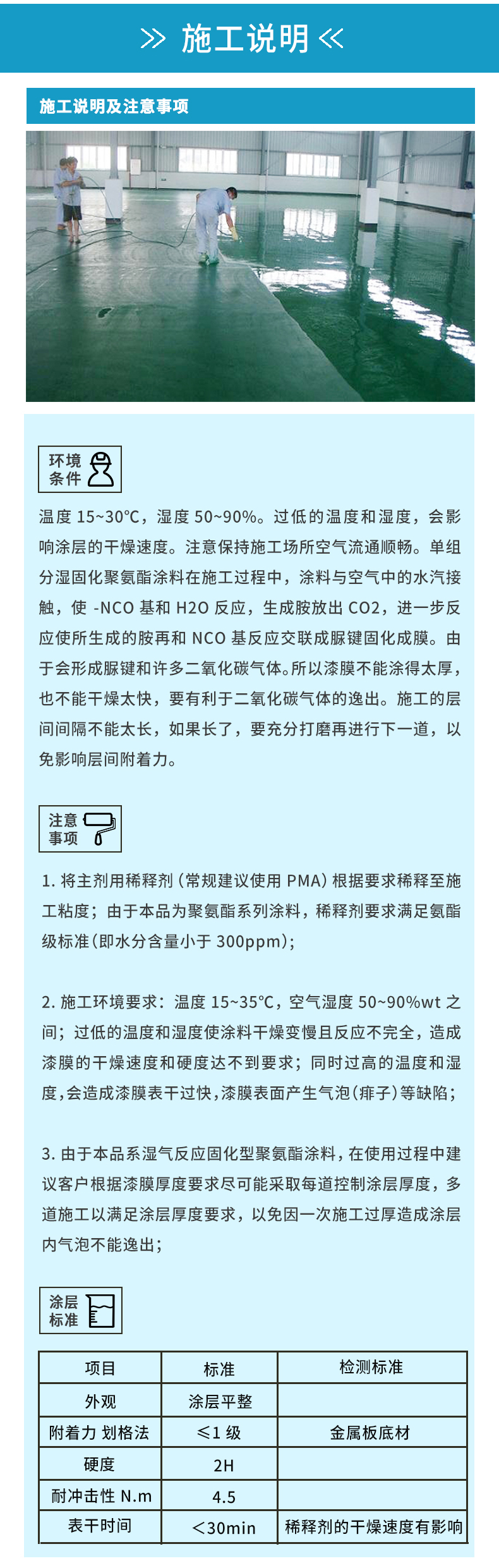

施工建議：
施工環(huán)境條件：溫度 15~30℃，濕度 50~90%。過低的溫度和濕度，會影響涂層的干燥速度。注意保持施工場所空氣流通順暢。
單組分濕固化聚氨酯涂料在施工過程中，涂料與空氣中的水汽接觸，使-NCO 基和 H2O 反應(yīng)，生成胺放出 CO2，進一步反應(yīng)使所生成的胺再和 NCO 基反應(yīng)交聯(lián)成脲鍵固化成膜。由于會形成脲鍵和許多二氧化碳氣體。所以漆膜不能涂得太厚，也不能干燥太快，要有利于二氧化碳氣體的逸出。施工的層間間隔不能太長，如果長了，要充分打磨再進行下一道，以免影響層間附著力。
注意事項：
本品屬易燃化學品，應(yīng)存放在室內(nèi)通風、干燥、陰涼處。避免接觸高溫、火種。
在使用過程中，應(yīng)穿戴勞動保護服。如不慎接觸到皮膚或身體其它部位，請及時用清水沖洗干凈。
由于單組分濕固化聚氨酯涂料含有-NCO 基團，因此在施工過程中稀釋時要選用聚氨酯級的溶劑制作稀釋劑。即使使用了聚氨酯級稀釋劑也不能保證完全無水或其它雜質(zhì)，因此建議客戶在使用時隨用隨配，避免在儲存過程中發(fā)生變質(zhì)。
WCP-324 高硬度罩光金油
性能：

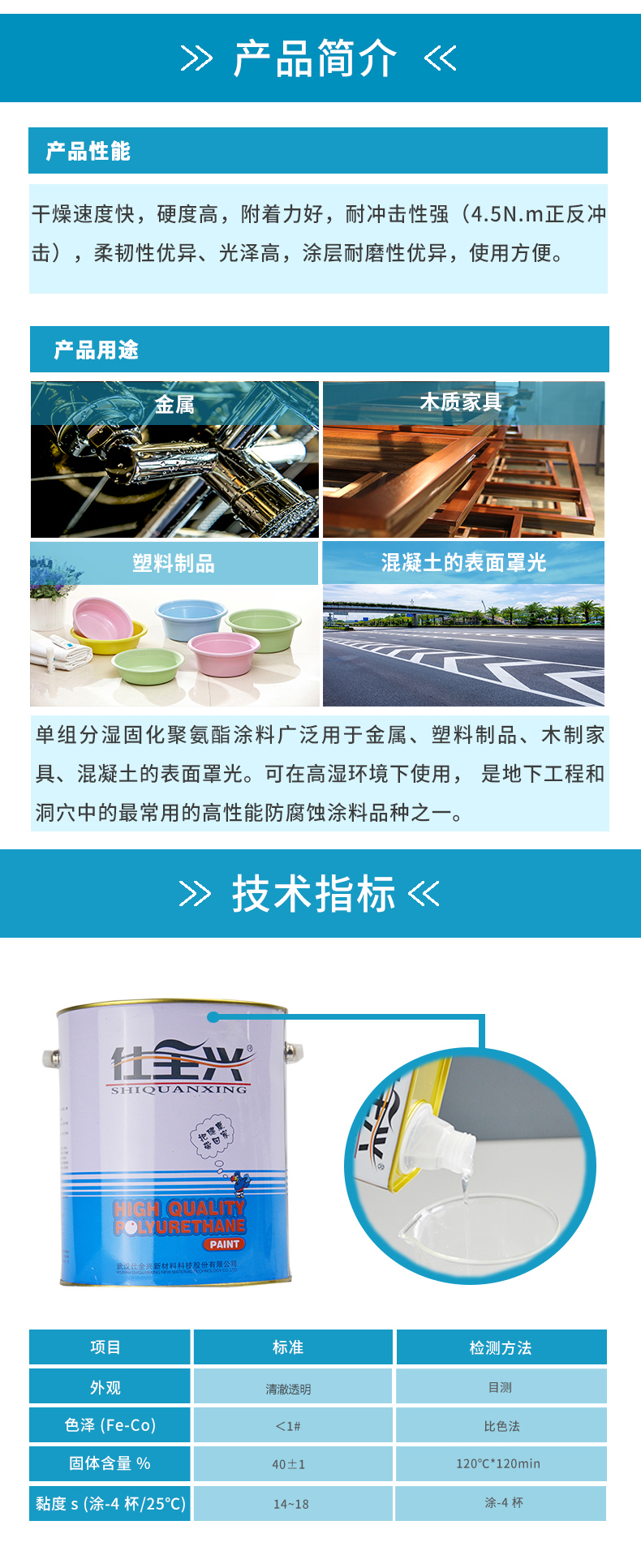

干燥速度快，硬度高，附著力好，耐沖擊性強（4.5N.m 正反沖擊），柔韌性優(yōu)異、光澤高， 涂層耐磨性優(yōu)異，使用方便
技術(shù)參數(shù)：
項目 | 標準 | 檢測方法 |
|
外觀 | 清澈透明 | 目測 |
|
色澤 (Fe-Co) | ＜1# | 比色法 |
|
固體含量 % | 40±1 | 120℃*120min |
|
黏度 s (涂-4 杯/25℃) | 14~18 | 涂-4 杯 |
|
施工中注意事項：
1. 將主劑用稀釋劑（常規(guī)建議使用 PMA）根據(jù)要求稀釋至施工粘度；由于本品為聚氨酯系列涂料，稀釋劑要求滿足氨酯級標準（即水分含量小于 300ppm）;
2. 施工環(huán)境要求：溫度 15~35℃，空氣濕度 50~90%wt 之間；過低的溫度和濕度使涂料干燥變慢且反應(yīng)不完全，造成漆膜的干燥速度和硬度達不到要求；同時過高的溫度和濕度， 會造成漆膜表干過快，漆膜表面產(chǎn)生氣泡（痱子）等缺陷；
3. 由于本品系濕氣反應(yīng)固化型聚氨酯涂料，在使用過程中建議客戶根據(jù)漆膜厚度要求盡可能采取每道控制涂層厚度，多道施工以滿足涂層厚度要求，以免因一次施工過厚造成涂層內(nèi)氣泡不能逸出；
涂層標準：
項目 | 標準 | 檢測標準 |
|
外觀 | 涂層平整 |
|
|
附著力 劃格法 | ≤1 級 |
| 金屬板底材 |
硬度 | 2H |
|
|
耐沖擊性 N.m | 4.5 |
|
|
表干時間 | ＜30min |
| 稀釋劑的干燥速度有影響 |

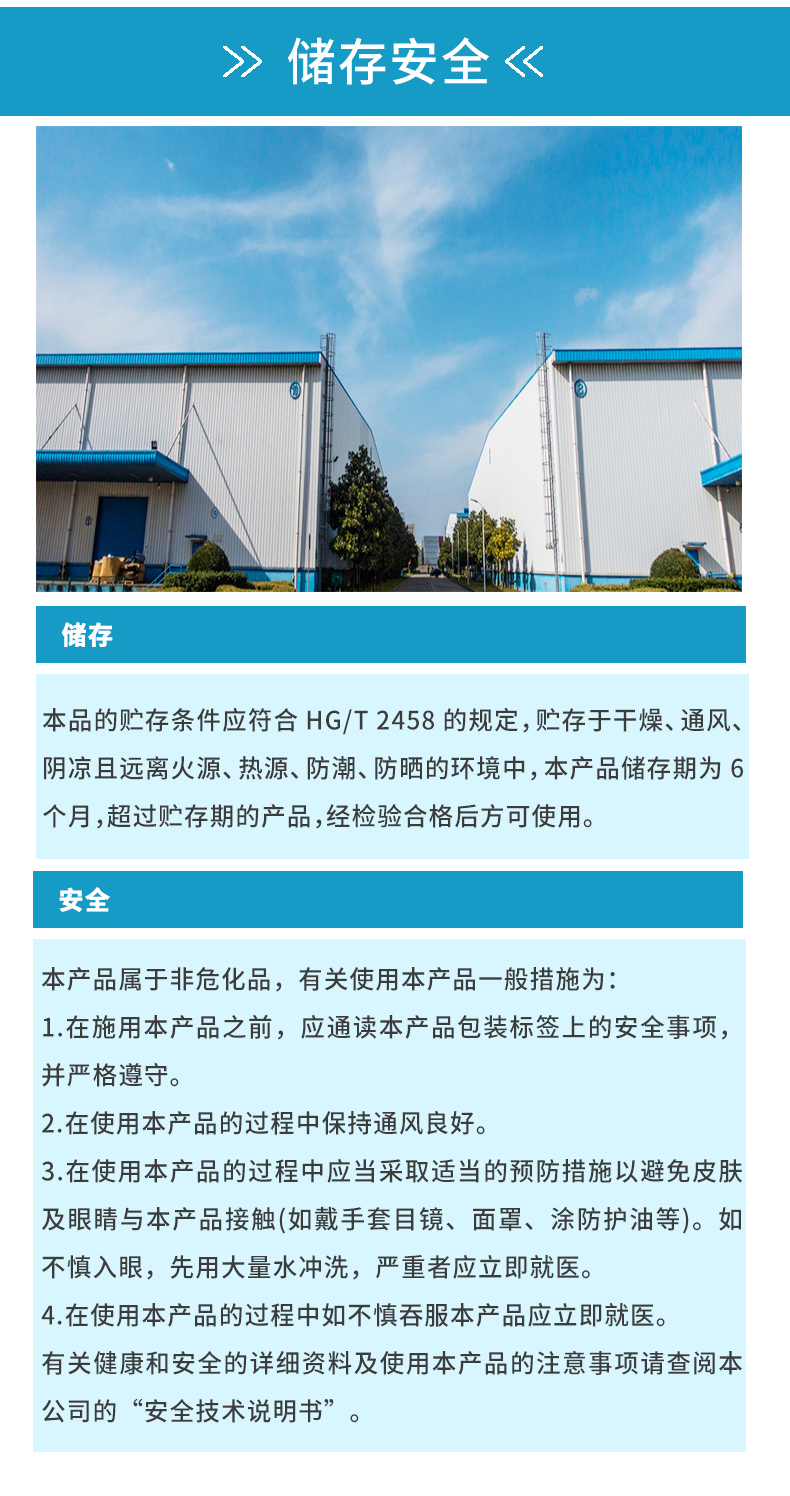

儲存中注意事項：
1. 本品屬易燃品，在通風陰涼干燥處儲存，避光、避熱、遠離火源；
2. 本品屬濕氣反應(yīng)固化型聚氨酯涂料，涂料可以在密閉的條件下保存 6 個月；未一次性使用完畢的涂料，請及時密封并在低溫及干燥環(huán)境下保存，具體保存時間請客戶根據(jù)實際情況酌情處理；
